Гіпсокартонні системи

Гіпсокартонні системи – один із популярних та універсальних способів вирівнювання поверхонь у приміщеннях. Завдяки широкій області застосування та зручному монтажу їх можна використовувати при обробці, як стін, так і стель, у кімнатах зі звичайною та підвищеною вологістю. Будь-яка гіпсокартонна система складається з профілів, різних кріплень та гіпсоволокнистих плит на мінеральній або цементній основі. Розглянемо детальніше, які види гіпсокартонних листів існують і що потрібно для їх монтування.





Види гіпсокартону

Гіпсокартон – це будівельний лист, що складається з двох шарів картону і сердечника з затверділого гіпсового тіста з наповнювачами. Гіпсокартон простий в роботі, недорогий, зручний матеріал для влаштування обшивок, перегородок, стель в будівлях з сухим і вологим режимом експлуатації. Це практичний матеріал для виготовлення стін (не несучих конструкцій), перегородок і їх вирівнювання (наприклад, для підготовки стіни до укладання кахлю).

Монтування гіпсокартону дозволяє виключити «мокрі» процеси і скоротити терміни ремонтно-оздоблювальних робіт. Монтування матеріалу відбувається шляхом прикручування гіпсокартонних листів до металевого або дерев'яного каркасу з подальшим оздобленням. Даний матеріал має безліч різновидів і типів, що розрізняються по складу, товщині, застосуванню та виду кромки. Виділимо основні види гіпсокартону.

---

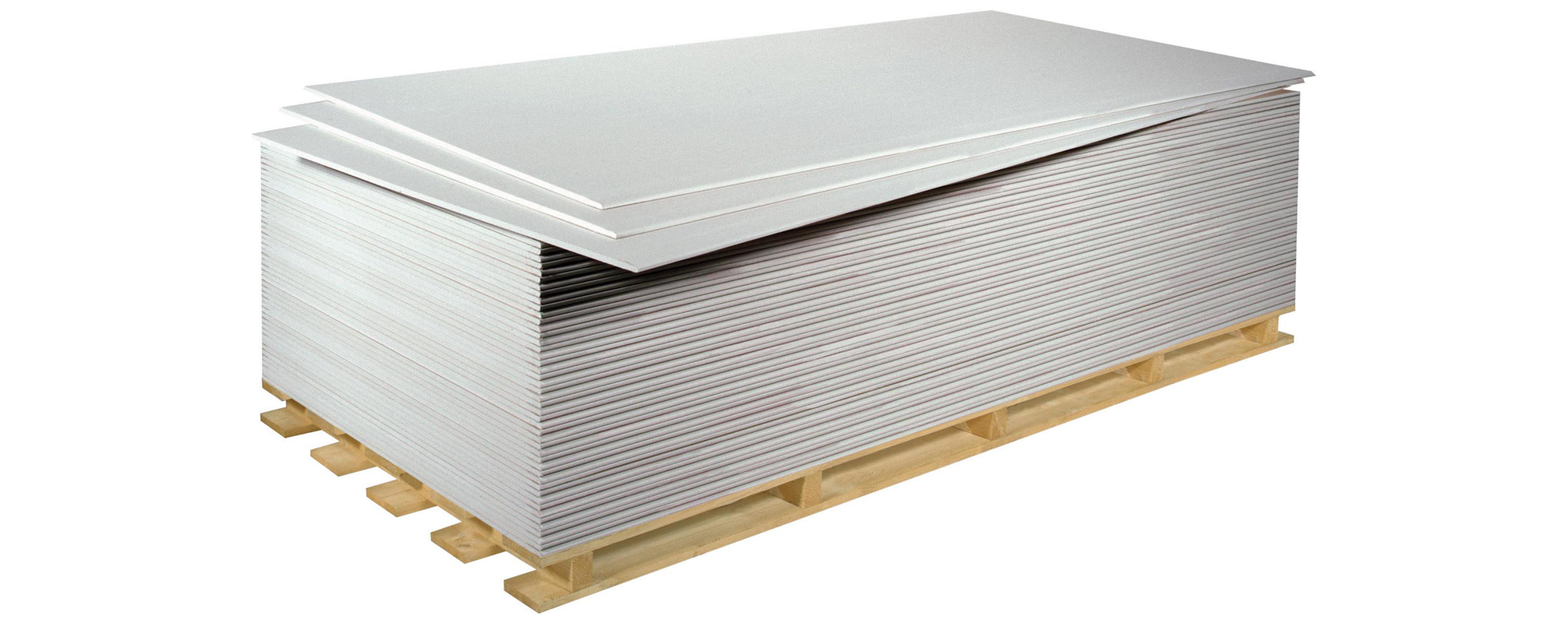

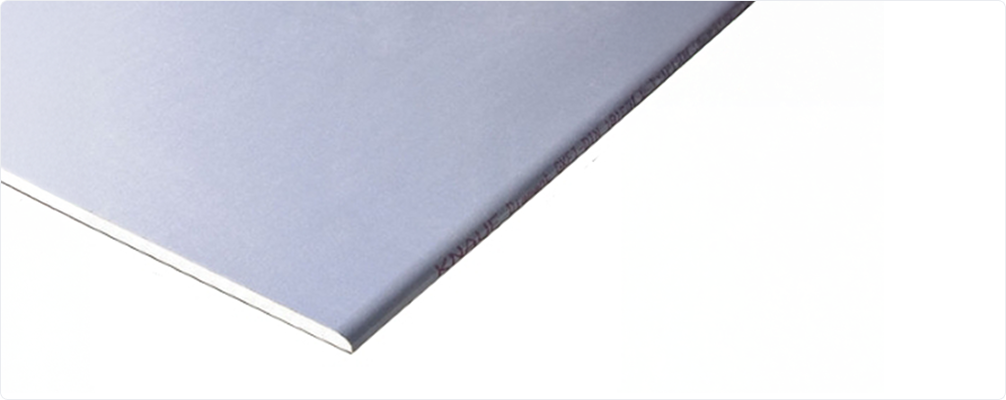

Звичайний гіпсокартонний лист (ГКЛ)

Звичайний гіпсокартонний лист застосовується для облицювань стін в будівлях і приміщеннях з сухим і нормальним режимами експлуатації (вітальня, спальня, коридор і т.п).

Розрізняють 2 види ГКЛ:

• стельовий - товщина 9,5 мм;
• стіновий - товщина 12,5 мм.

Переваги ГКЛ:

1. Просте створення рівних поверхонь.
2. Надійна основа для декоративного оздоблення та кріплення важких предметів.
3. Можливість реалізації складних дизайнерських рішень.
4. Побудова криволінійних поверхонь.

---

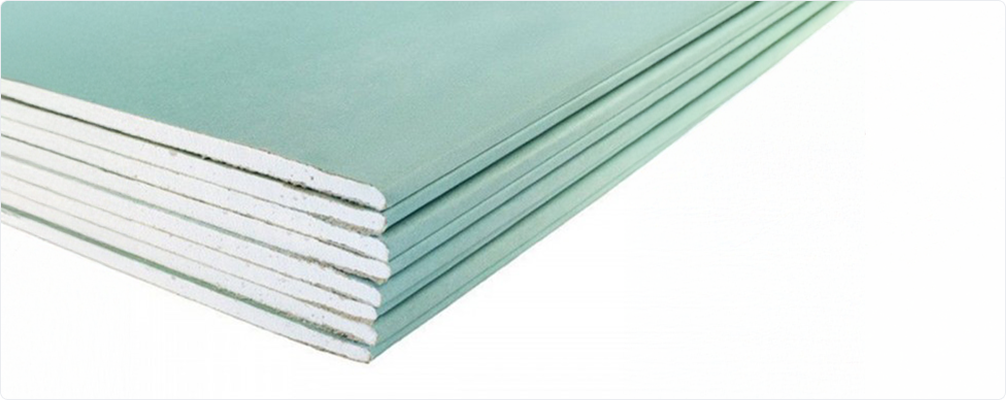

Гіпсокартон з підвищеною вологостійкістю (ГКЛВ)

ГКЛВ застосовується для влаштування перегородок, підвісних стель, облицювання стін в будівлях і приміщеннях з сухим, нормальним і вологим режимом експлуатації (кухня, ванна і сан. вузол).

Вологостійкий гіпсокартон має всі ці ж переваги, як і звичайний гіпсокартон, але також має і стійкість до зміни вологості за рахунок гідрофобізаторів, які входять до складу гіпсового сердечника.

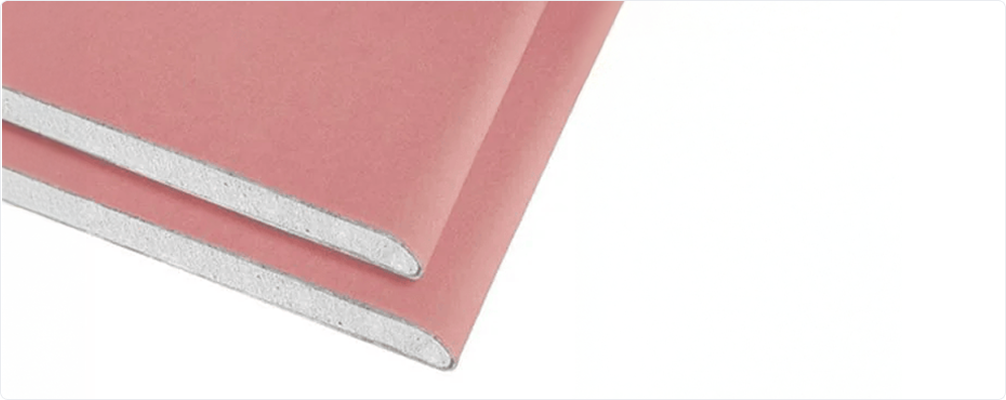

Вогнестійкий гіпсокартон (ГКЛО)

ГКЛО застосовується також для влаштування перегородок, підвісних стель, облицювання стін, в будівлях і приміщеннях з сухим і нормальним режимами експлуатації.

Матеріал призначений для підвищення періоду вогнестійкості конструкцій (зазвичай становить в межах 60 хвилин).

Це означає, що протягом зазначеного проміжку часу виріб здатний витримати безперервний вплив відкритого полум'я, після чого починає руйнуватися. При цьому, враховуйте, що картонна оболонка під впливом відкритого полум'я в будь-якому випадку згорить, а гіпсовий сердечник – потріскається, але станеться це набагато пізніше, ніж у випадку зі звичайним ГКЛ.

---

Гіпсокартон «Титан» (ГКЛВО)

Це будівельна плита підвищеної міцності, вологостійкості і стійкості до впливу відкритого полум'я, яка володіє унікальною комбінацією властивостей для вирішення різноманітних будівельних завдань:

• високоякісного оброблення;
• звукоізоляції;
• створення ударотривких поверхонь;
• підвищення вогнестійкості не несучих конструкцій.

Застосовується для влаштування перегородок, підвісних стель, облицювання стін в будівлях і приміщеннях з сухим, нормальним і вологим режимами експлуатації. За своїми характеристиками по міцності 1 лист Титана замінює 2 листи ГКЛ при двошаровій обшивці.

---

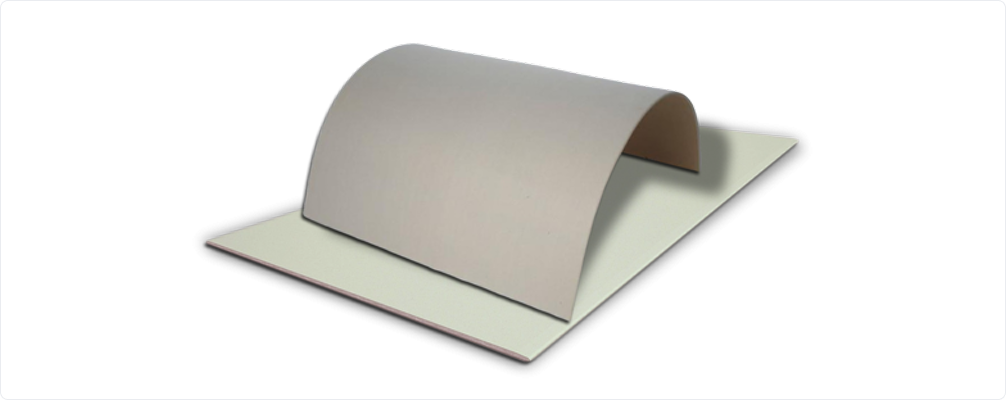

Арочний гіпсокартон (гнучкий ГКЛ)

Застосовується для створення криволінійних поверхонь при влаштуванні стін, перегородок і підвісних стель з вигинами малого радіусу.

При використанні арочного гіпсокартону є можливість реалізації необмежених за задумом багатоваріантних архітектурних рішень.

---

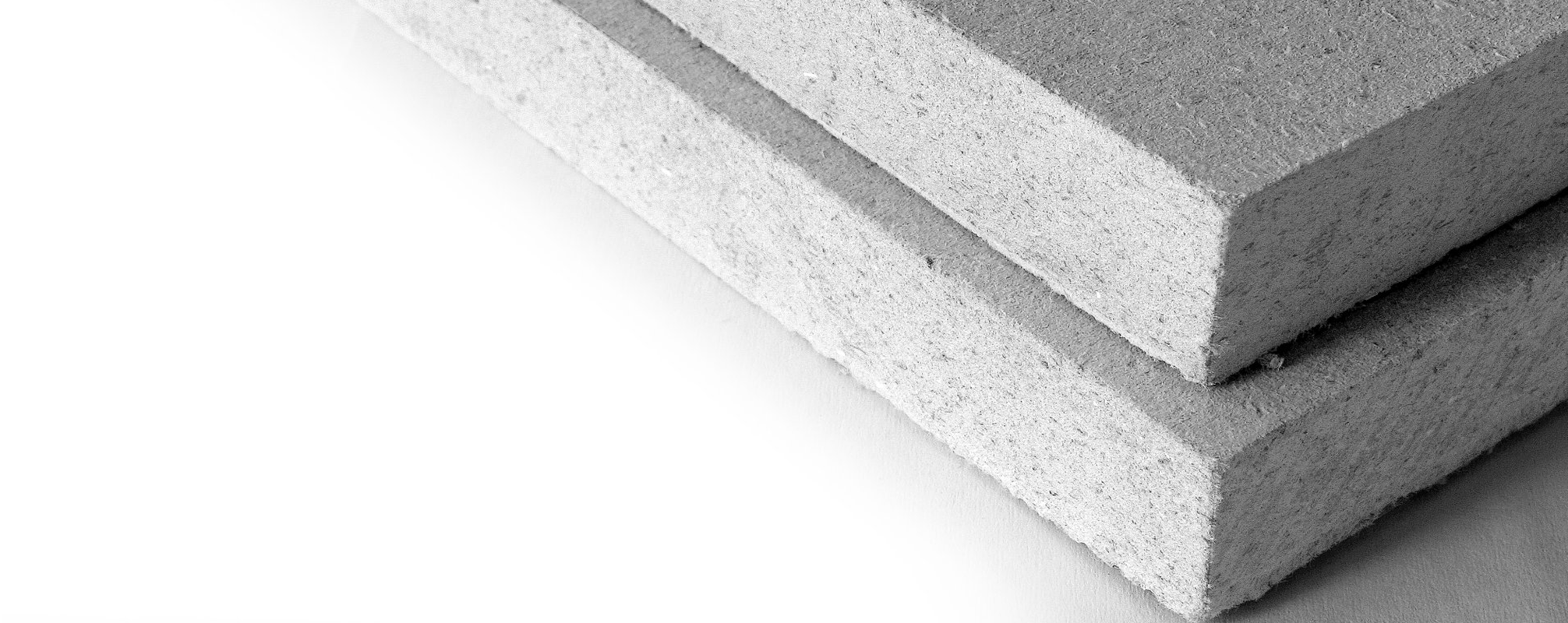

Гіпсоволокнисті листи VIDIWALL

Це однорідний матеріал з високою щільністю, який виготовляють шляхом пресування суміші гіпсового в'яжучого та волокон розпушеної макулатури. Призначається для вогнезахисту несучих конструкцій. Застосовується в звукоізоляційних, вогнестійких і ударотривких конструкціях в будівлях і приміщеннях з сухим і нормальним режимами експлуатації.

Переваги гіпсоволокнистих листів Vidiwall:

• висока звукоізоляція;
• вогнестійкість;
• ударостійкість;
• можливість застосування в збірних підлогах;
• є надійною основою для декоративного оздоблення та кріплення важких предметів.

---

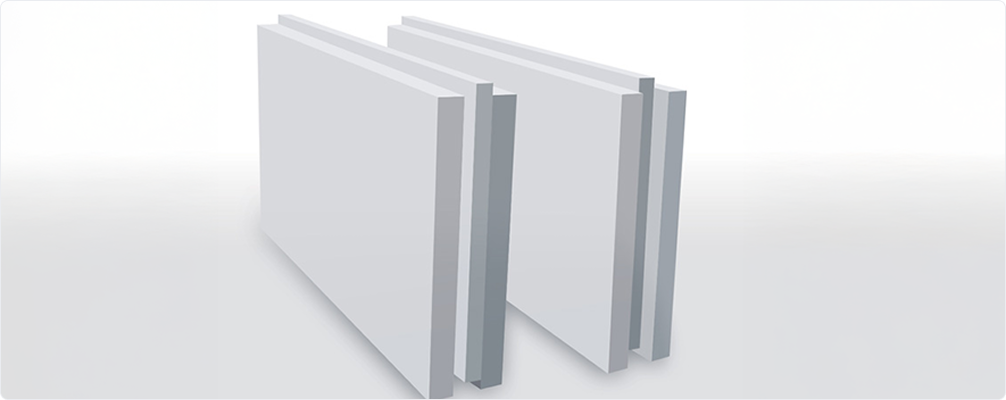

Пазогребневі гіпсові плити (ПГП)

Це монолітний виріб у формі прямокутного паралелепіпеда з пазогребневим стиком і високою точністю розмірів. Застосовується для влаштування перегородок, не несучих стін і облицювань в будівлях з сухим і нормальним вологісним режимом.

Також є гідрофобізовані плити, які мають зелене забарвлення та застосовуються для влаштування перегородок, не несучих стін і облицювання огороджувальних конструкцій в приміщеннях з підвищеною вологістю.

Для виконання робіт з ПГП в якості монтажного клею при укладанні плит рекомендується використовувати суху шпаклювальну суміш Фугенфюллер або монтажний гіпсовий клей Перлфікс.

---

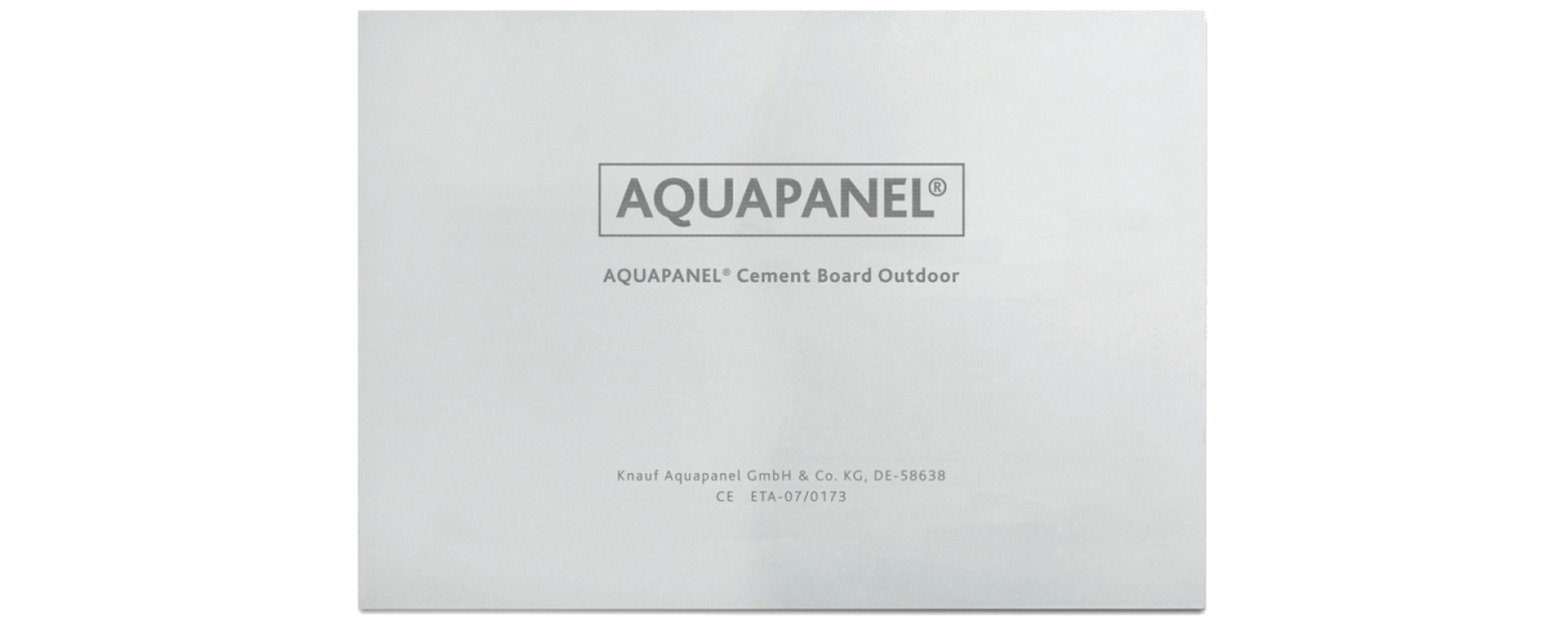

Аквапанель для зовнішніх робіт (AQUAPANEL)

Це цементна плита, яка армована з двох сторін фасадною склосіткою. Застосовується в системах зовнішніх огороджувальних конструкцій, навісному вентильованому фасаді, при влаштуванні підвісних стель, реконструкції фасадів і інших видах зовнішньої обробки, а також для внутрішніх робіт в приміщеннях з високою вологістю: басейни, ванні кімнати, сауни.

---

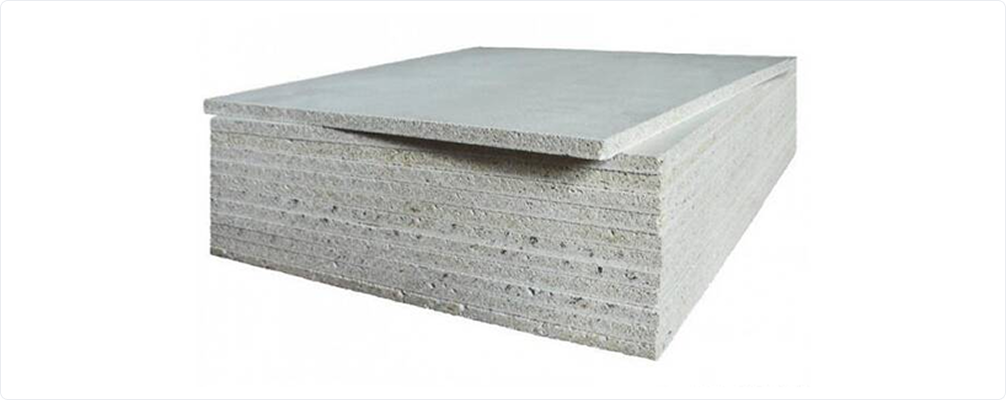

Магнезитова плита

Також армована з обох сторін склосіткою і шаром нетканого матеріалу, але сердечником у неї є оксид магнію, який отримують з мінералів магнезиту або доломіту. Звідси і назва – магнезитова плита.

Магнезитову плиту рекомендується використовувати для оздоблювальних робіт в місцях з підвищеними вимогами до міцності і зносостійкості конструкцій (спорткомплекси, торгово-розважальні центри, кінотеатри, опалювальні склади і т.д.) Магнезитова плита відноситься до класу негорючих матеріалів (НГ). Під впливом високої температури не спалахує, не виділяє шкідливих токсичних речовин, що робить цей матеріал оптимальним для використання на об'єктах з підвищеними вимогами до пожежної безпеки. Пряме потрапляння води є шкідливим для плити.

---

Кріплення для гіпсокартону

Листи гіпсокартону кріпляться на каркас. Він може бути виготовленим як з дерев'яних брусів, так і з металевих профілів. У нас масово поширені саме металеві каркаси під гіпсокартон.

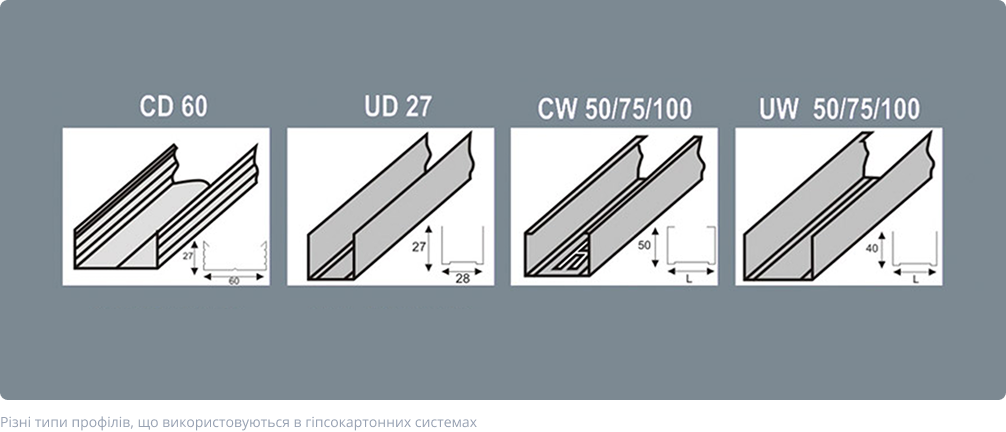

В залежності від конструкції, застосовуються різні види профілів: CD, UD, CW, UW і UA.

Якщо каркаси призначені для влаштування підвісних стель або облицювання стін, тоді використовуються профілі CD та UD. Для влаштування каркасу під зведення перегородок використовують профілі CW, UW і UA (посилений).

---

Влаштування підвісних стель та облицювання стін

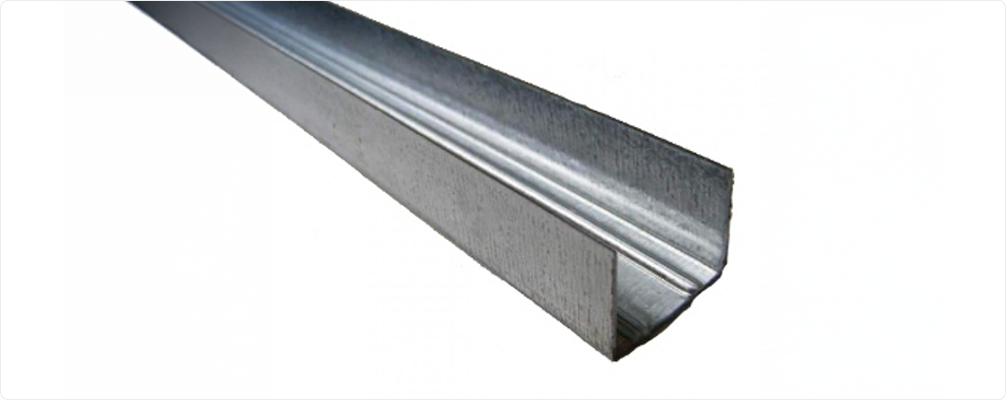

UD профіль

UD – стельовий направляючий (ПН) профіль, який використовується для монтажу каркасу однорівневих підвісних стель і облицювання стін. При монтажі каркасів підвісної стелі UD профіль кріпиться по периметру приміщення. За його допомогою монтажник задає площину та напрямок, в якому буде вкладатися стельовий профіль CD.

У разі встановлення каркасу облицювання стін, профіль кріпиться до підлоги і стелі. Монтується з кроком близько 250 мм за допомогою дюбелів.

---

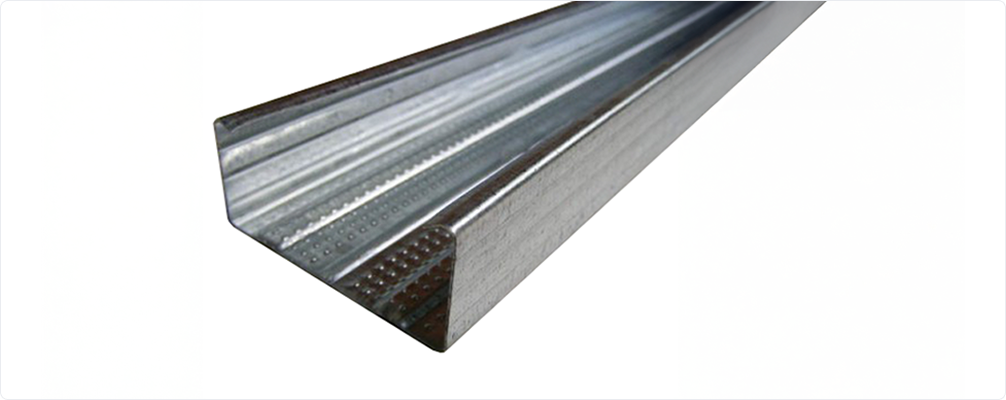

CD профіль

CD – стельовий несучий (ПП) профіль, який має С-подібну форму і призначений для влаштування каркасів підвісних стель і облицювання стін. Полиці профілю мають по три гофри, які надають їм додаткової міцності, стінка профілю має одну гофру. Кріплення CD-профілю до несучих основ (перекриттів) здійснюється за допомогою спеціальних підвісів. Краї полиць профілю заломлені всередину, і за рахунок цього профіль може висіти на підвісі з затискачем. Прямі підвіси кріпляться на профілі за допомогою шурупів з буром розміром 3,5х9,5 мм. Широка (60 мм) стінка є зручною основою для кріплення гіпсокартону. З використанням спеціальних з'єднувачів можна зробити швидке і нескладне монтування.

---

Додаткові елементи для кріплення профілів

CD – стельовий несучий (ПП) профіль, який має С-подібну форму і призначений для влаштування каркасів підвісних стель і облицювання стін. Полиці профілю мають по три гофри, які надають їм додаткової міцності, стінка профілю має одну гофру. Кріплення CD-профілю до несучих основ (перекриттів) здійснюється за допомогою спеціальних підвісів. Краї полиць профілю заломлені всередину, і за рахунок цього профіль може висіти на підвісі з затискачем. Прямі підвіси кріпляться на профілі за допомогою шурупів з буром розміром 3,5х9,5 мм. Широка (60 мм) стінка є зручною основою для кріплення гіпсокартону. З використанням спеціальних з'єднувачів можна зробити швидке і нескладне монтування.

---

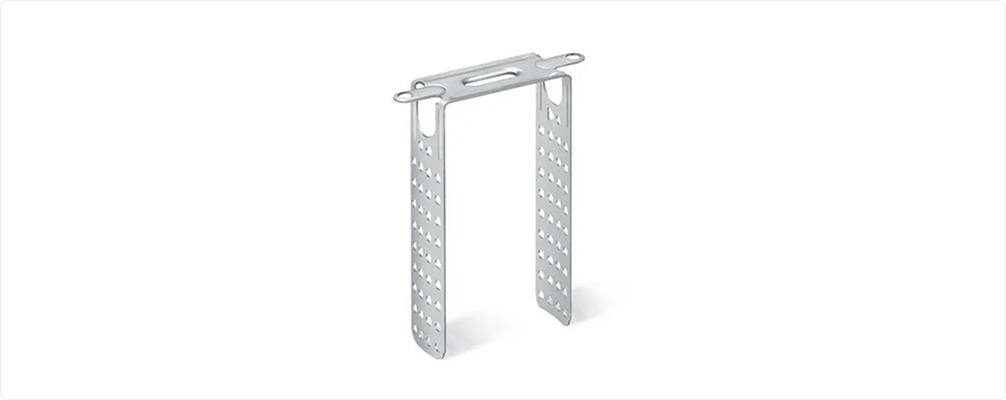

Підвіс універсальний

Підвіс універсальний призначений для фіксації по всій довжині дерев'яного каркасу або металевих CD-профілів для отримання надійної конструкції. Дозволяє зробити підвісну стелю з висотою всередині стельового простору від 0 до 250 мм.

Підвіс кріпиться до стелі анкером і шурупами з буром «блоха» – до полиць CD профілю, точково фіксуючи його від прогинів і подальшої деформації. Зайві кінці можна загнути або відрізати ножицями по металу.

---

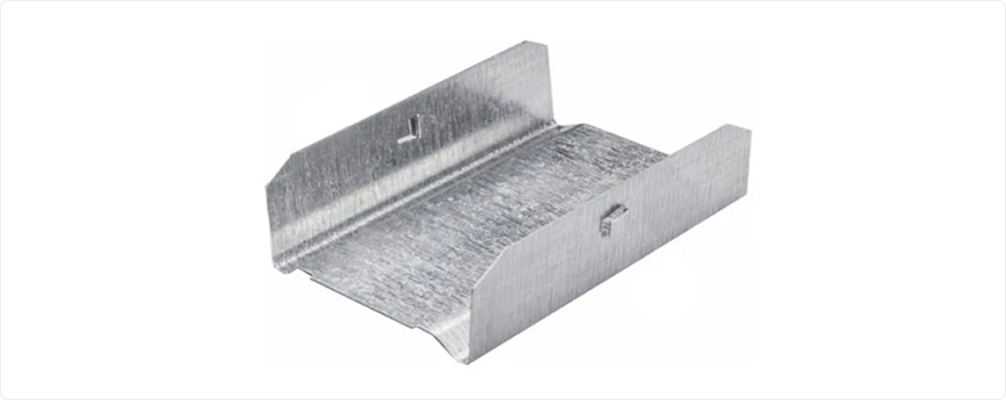

З’єднувач для CD-профілів

З’єднувач для CD-профілів – це незамінний елемент при монтажі підвісних стель з гіпсокартону в приміщеннях з великою площею. Якщо відстань між протилежними напрямними профілями UD перевищує стандартну довжину профілю CD, то за допомогою поздовжнього з'єднувача можна стикувати кілька несучих профілів в один і отримати необхідну довжину. У поздовжній з'єднувач з двох сторін вставляються два кінця профілю і закріплюються через наявні в з’єднувачі спеціальні отвори саморізом типу «блоха».

---

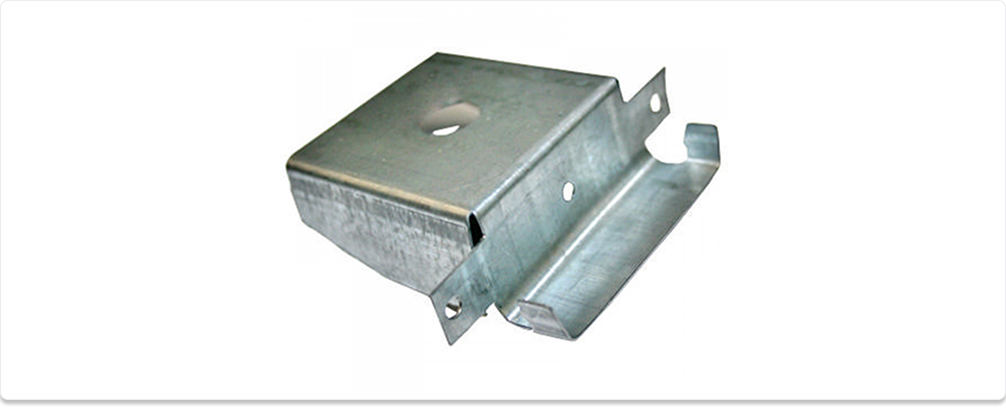

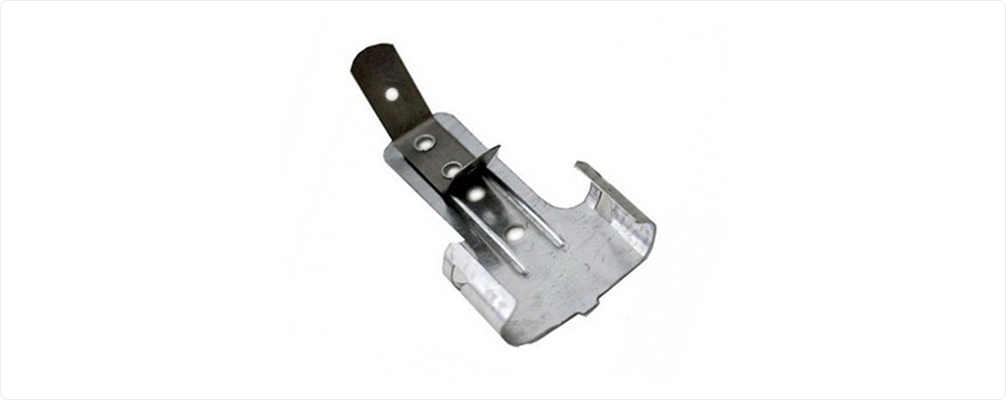

З’єднувач кутовий

З’єднувач кутовий застосовується для створення стельового каркасу з гіпсокартонних плит, або під час обшивки стін гіпсокартоном з використанням профілів CD. Він дає можливість значно зміцнити конструкцію стелі шляхом поперечного посилення несучих профілів (з'єднання головного з поперечним). Даний роз'єм дозволяє зробити однорівневе Т-подібне одностороннє з'єднання (принцип Т-подібного перехрестя). Стельовий каркас, укріплений кутовим Т-з'єднанням буде більш міцним, жорстким та забезпечить нерухомість конструкції з гіпсокартону.

З'єднувач щільно фіксується замками-засувками до профілю CD і додатково кріпиться за допомогою шурупів («бліх»). Потім під кутом 90 градусів на нього до упору «одягається» інший профіль каркасу.

---

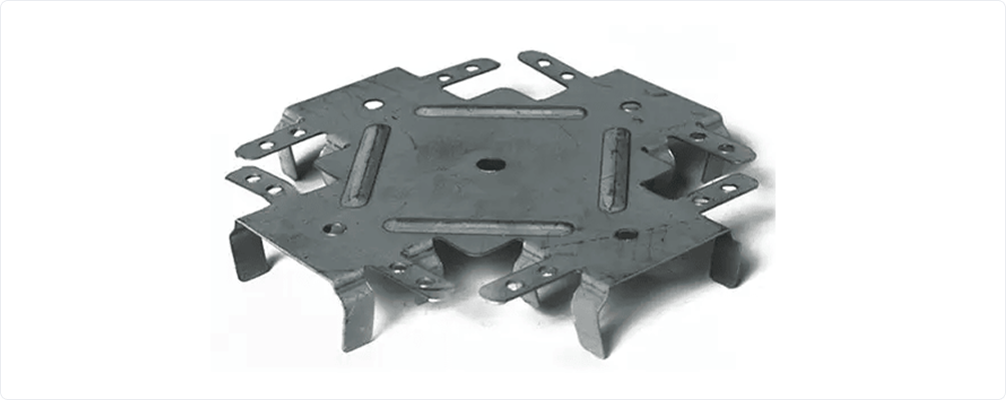

«Краб» однорівневий

«Краб» однорівневий – універсальний з’єднувач – хрестоподібна пластина з наскрізною перфорацією, ребрами жорсткості, кріпильними пластинами і відігнутими пелюстками-замками по дві пари з кожного боку. Дозволяє з'єднати під прямим кутом несучі CD-профілі як при стельових, так і при стінових роботах. Каркас конструкції, укріплений «крабами», стає міцнішим і жорсткішим, що в свою чергу запобігає розтріскуванню гіпсокартону. Наявність «краба» істотно підсилює каркас конструкції з CD-профілів, додаючи поперечні перемички, що кріпляться перпендикулярно поздовжнім CD-профілям.

З’єднувач дворівневий дозволяє створювати надійне з'єднання під прямим кутом CD-профілів в різних площинах (так звані дворівневі конструкції підвісних стель). Застосування з'єднувача є обов'язковим при монтажі важких стель у великих за площею приміщеннях. Каркас підвісної стелі, укріплений даним з’єднувачем, буде більш міцним і жорстким, що забезпечить нерухомість конструкції стелі і відповідно буде запобігати появі таких дефектів як прогини, провисання або тріщини.

---

Підвіс поворотний

Підвіс поворотний з розтискним елементом – цей тип підвісу призначений для кріплення CD профілів до перекриття за допомогою тяги підвісу. Універсальний підвіс (розглянуто вище) обмежений по висоті до 250 мм і у випадку, якщо каркас потрібно опустити нижче, то використовуємо підвіс поворотний з розтискним елементом в парі зі стрижнем потрібної довжини.

---

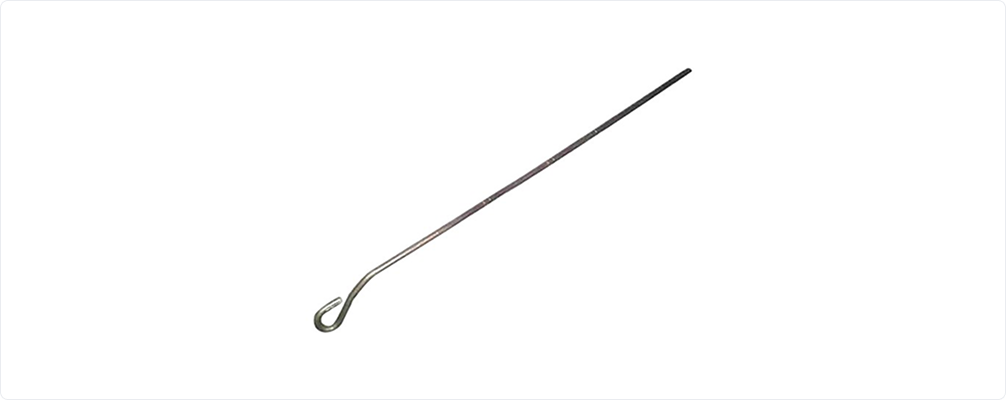

Стрижень з кільцем

Стрижень з кільцем – тяга для підвісу поворотного з розтискним елементом. Він може бути різної довжини: 250 мм, 500 мм, 1000 мм, 1500 мм. Стрижень кріпиться до несучої конструкції через дюбель-анкер (бієрбах) і фіксується, затискаючись в підвісі в розтискному елементі. Сам підвіс вставляється в CD профіль і тримається за загнуті кінці полиць профілю.

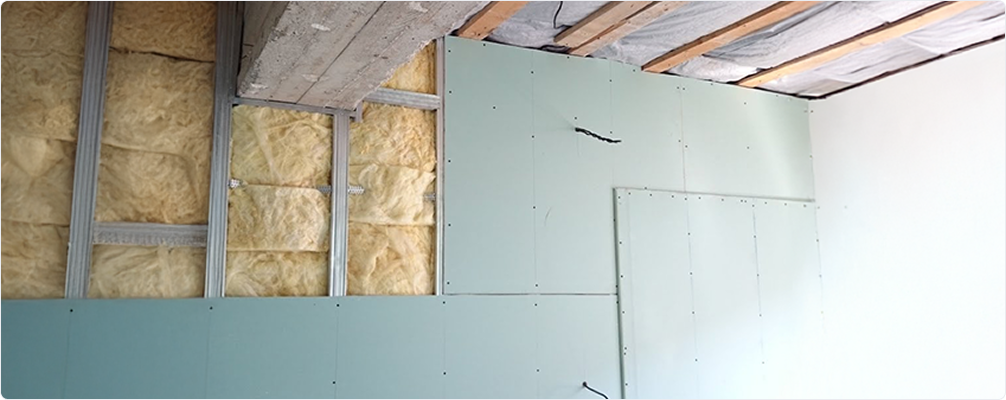

Коли каркас вже готовий, його починають обшивати гіпсокартоном. Для цього використовують саморізи по металу TN 3,5х25 мм. Якщо монтаж виконують товщиною в два листа, то другий ряд гіпсокартону прикручують поверх першого саморізами більшої довжини (35 мм).

Останнім етапом в процесі облицювання стін є грунтування швів, місць монтажу і стиків гіпсокартонних плит, а після шпаклювання. Для шпаклювання швів гіпсокартону необхідно застосовувати спеціалізовані шпаклювальні суміші: які мають підвищену еластичність та покращені технічні характеристики. Також використовують стрічки для швів гіпсокартону, які виконують роль армуючого елементу в місцях стиків і тріщин, покращуючи механічну міцність оброблюваних ділянок.

---

Влаштування гіпсокартонних перегородок

Для влаштування перегородок використовують інші профілі: CW та UW. Вони відрізняються від CD і UD розмірами, у них вищі полиці та мінімум дві гофри на їх стінці для підвищення жорсткості.

В цілому, ці профілі є значно міцнішими. Будуючи каркас під перегородку ми не можемо зафіксувати точково несучий профіль CW по довжині: він фіксується тільки в направляючому профілі UW. Відповідно, всі навантаження з гіпсокартону і оздоблювальних шарів припадають на стієчний профіль CW. Тому прості профілі CD та UD не підійдуть для побудови каркасу під перегородки: вони не витримають такі навантаження.

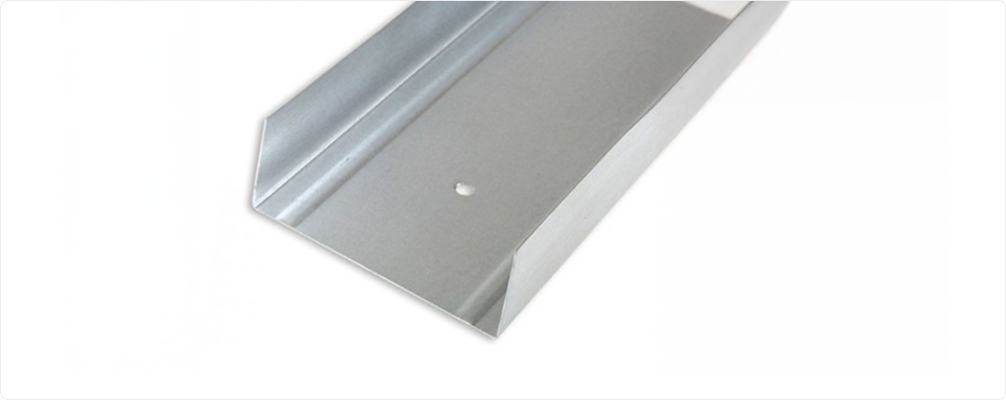

UW – направляючий профіль

UW – направляючий профіль (ПН), який має П-подібну форму і служить в якості основи для стієчних профілів CW, а також для влаштування перемичок між ними в каркасах перегородок і облицювань.

Направляючий профіль монтується (анкеруванням або дюбелюванням) на стелю та підлогу площиною стінки профілю після розмітки. Різна ширина профілю дозволяє нам регулювати товщину перегородки. Звісно, коли ми оберемо максимальну товщину профілю, ми зможемо отримати кращі звукоізоляційні характеристики перегородки, вклавши в середину каркаса більш широкий мінеральний утеплювач.

---

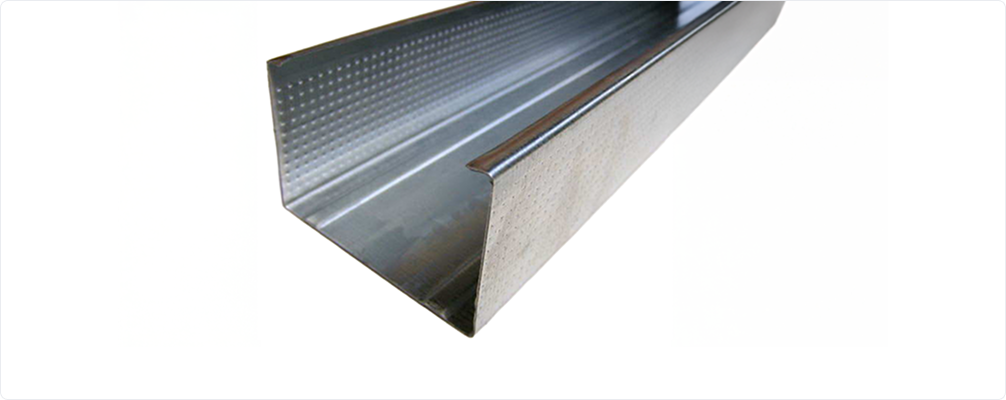

CW – стієчний профіль

CW – стієчний профіль (ПС) має С-подібну форму і служить в якості вертикальних стійок каркасів, які призначені для перегородок і облицювань. Розмір стінки CW-профілю забезпечує щільне, без зазорів і деформування полиць, стикування з направляючим профілем.

Розташування гофри на полиці профілю: одна в центрі і дві по краях на відстані 10 мм від центральної, значно полегшує роботу майстра при встановленні гвинтів в процесі кріплення гіпсокартону. Поздовжні гофри на полиці CW-профілю надають йому додаткову жорсткість. Центральна гофра є орієнтиром як при установці каркасу, так і при установці гіпсокартону: ймовірність попадання гвинта повз гофру полиці практично відсутня. Це дуже важливо при влаштуванні багатошарових обшивань.

Вибір профілю здійснюється, виходячи з необхідної висоти перегородки, її конструкції (одношарова або двошарова) і вимог до звукоізоляції. Кріплення стійкового профілю до направляючого відбувається за допомогою саморізів з буром («блохи»).

Якщо в перегородці роблять дверний отвір або на неї буде підвішуватися важке обладнання, то варто посилювати це місце в конструкції. Для цього використовують посилені профілі UA.

---

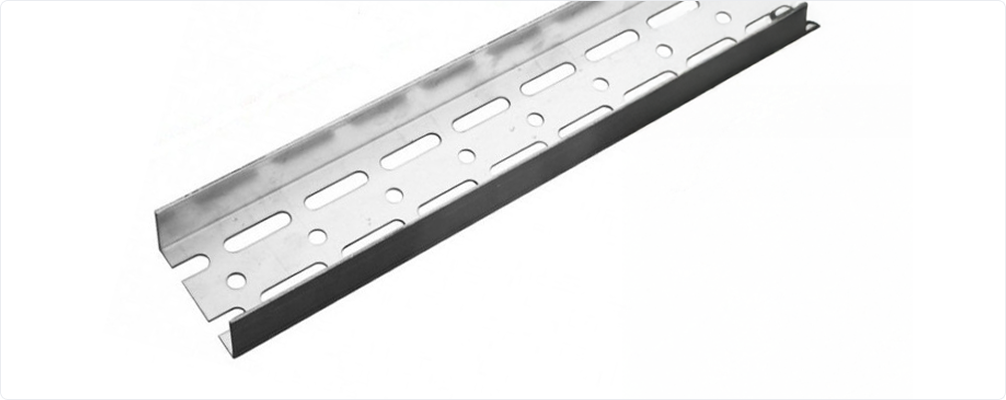

UA – посилений металевий профіль

UA – посилений металевий профіль, який виконаний методом холодної прокатки зі сталевої стрічки. Товщина металу, з якого виконаний профіль – 1,5 мм. Застосовується в якості стійкового профілю при влаштуванні дверного отвору (дверне полотно якого має вагу більше 25 кг) в гіпсокартонних каркасах, а також може застосовуватись при монтуванні підвісних стель. Монтування виконується за допомогою кріпильних кутників.

---

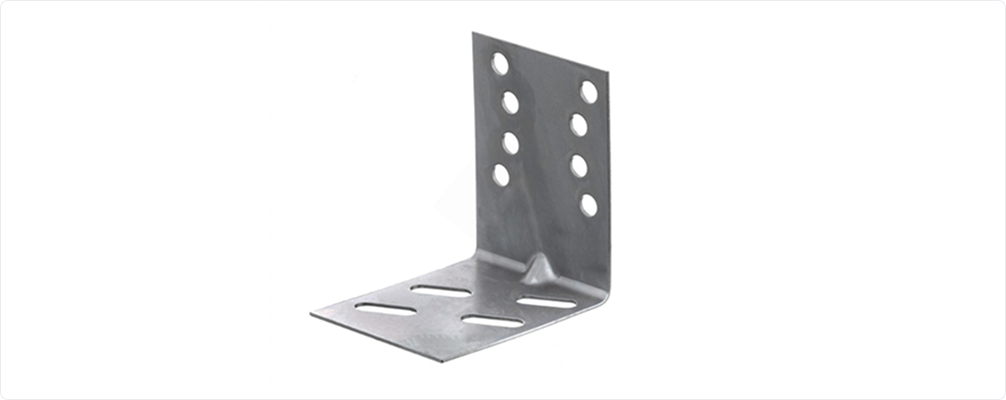

Кутник для UA профілю

Кутник для UA профілю – призначений для надійного кріплення посилених UA-профілів 50/75/100 до перекриттів. Кутники бувають різними за розмірами, відповідно до розміру стінок профілю: 50 мм, 75 мм і 100 мм.

При влаштуванні перегородок з гіпсокартону важливо виконувати звукоізоляцію конструкції. Для цього вкладають звукоізоляційний матеріал (мінеральний утеплювач) в перегородковий простір, отримуючи хороше шумопоглинання. Також при створенні каркасу перегородки обов'язковим є використання звукоізоляційної стрічки.

---

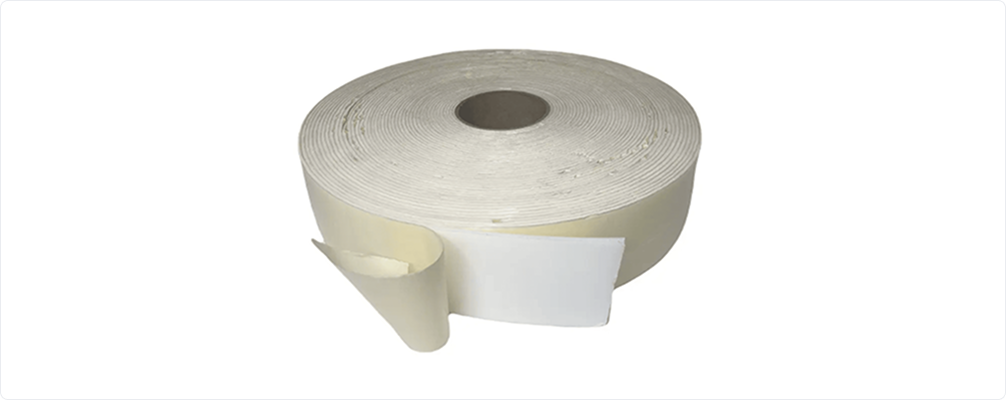

Звукоізоляційна стрічка

Звукоізоляційна стрічка – використовується для запобігання передачі звукових коливань через сполучні елементи конструкцій, металеві профілі, комунікаційні короби і т.д. Застосування звукоізоляційної ущільнювальної стрічки попередить втрату тепла і захистить від деформації конструкції.

Переваги звукоізоляційної стрічки:

• створює відмінну ударо-звукову ізоляцію;
• має практично нульове водопоглинання;
• висока еластичність;
• невелика вага;
• зручність в роботі;
• підвищена довговічність;
• стійкість до грибкових уражень, окислення, ультрафіолетового випромінювання, слабких лугів, та слабких кислот.

Стрічка монтується на направляючий профіль UW. Для зручності одна сторона стрічки має самоклеючий шар, тобто стрічка приклеюється до UW профілю і потім профіль кріпиться до основи.

---

Кутники, профілі та маяки штукатурні

Розглянемо найбільш поширені кути і примикаючі профілі при оздобленні всередині приміщення і на фасадах будівель.

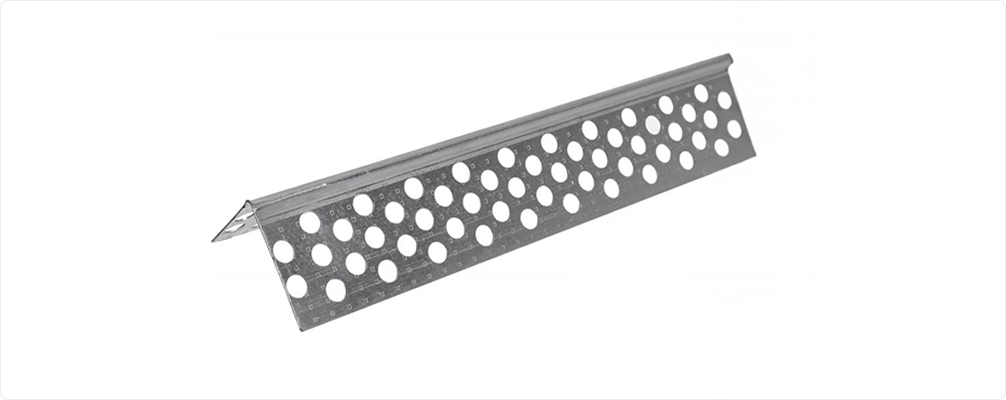

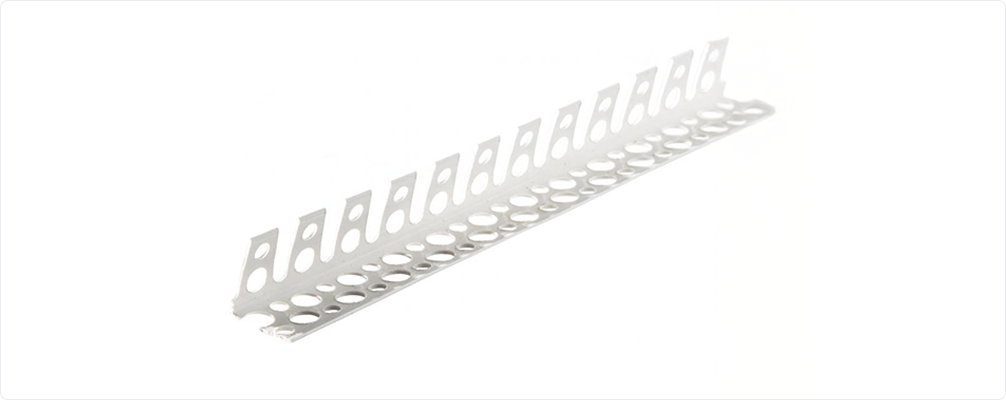

Алюмінієві або пластикові (ПВХ) перфоровані кутники

Застосовуються всередині приміщення. Призначені для армування тонкошарових шпаклювальних шарів на зовнішніх кутах, захищаючи їх від механічних пошкоджень. Допомагають створити ідеально рівний кут.

Арочний кутник (ПВХ)

Спеціальна перфорація сприяє його високій гнучкості і можливості монтажу на криволінійних ділянках поверхні. Застосовується для захисту кутів від механічних пошкоджень всередині будівель при шпаклювальних роботах.

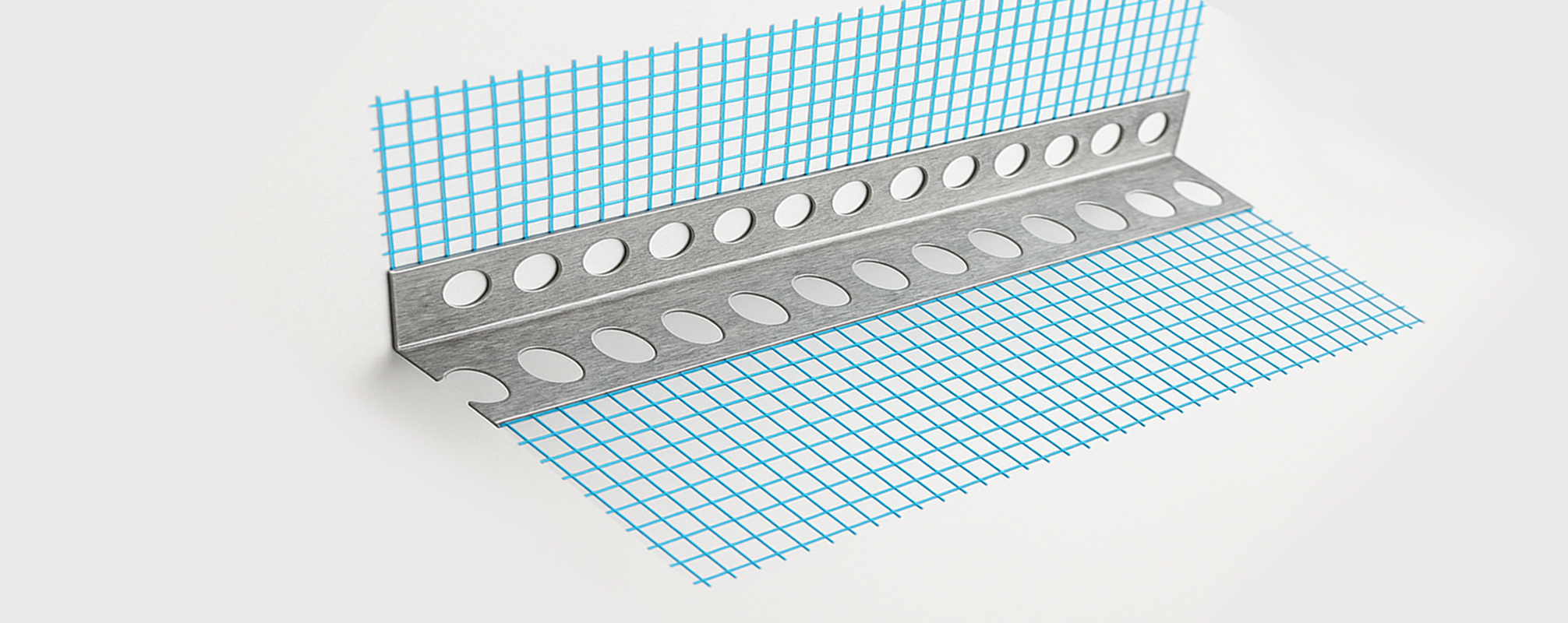

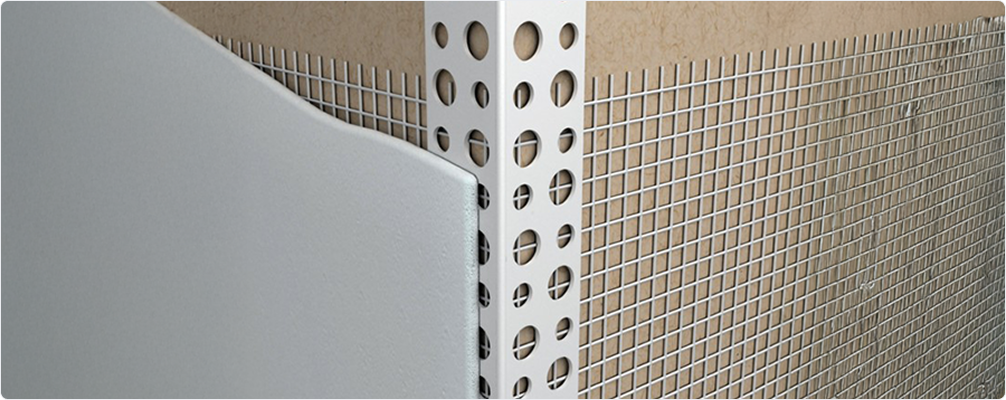

Алюмінієві або пластикові (ПВХ) перфоровані кутники зі склосіткою

Застосовуються всередині приміщення при армуванні зовнішніх кутів в шпаклювальному шарі (як правило, на віконних і дверних відкосах). Склосітка додатково армує з'єднання на перетині площин, тим самим покращує захист кутів, на відміну від профілю без сітки.

Кутник крапельний з сіткою

Застосовується для армування горизонтальних кутів над зовнішніми отворами вікон, дверей і на архітектурних елементах фасадів. Кутник забезпечує відведення води і конденсату з вертикальних зон, запобігаючи потраплянню вологи на горизонтальні ділянки, тим самим перешкоджає затіканню води під штукатурку, що в свою чергу перешкоджає руйнуванню оздоблювального шару на фасаді будівлі. Тобто запобігає виникненню тріщин на шпаклівці і штукатурці.



Профіль дилатаційний з сіткою прямий

Застосовується для влаштування деформаційних швів в системах утеплення фасаду будівлі між поверхнями, які знаходяться в одній площині, а також при герметизації міжпанельних швів в збірному будівництві.

Використовується для розширення або звуження деформаційних швів, які виникають при температурному розширенні будівельних матеріалів; створює еластичну манжету, що виключає навантаження на штукатурний шар і появу тріщин на фасаді. Також дилатаційний профіль запобігає потраплянню вологи всередину деформаційного шва.

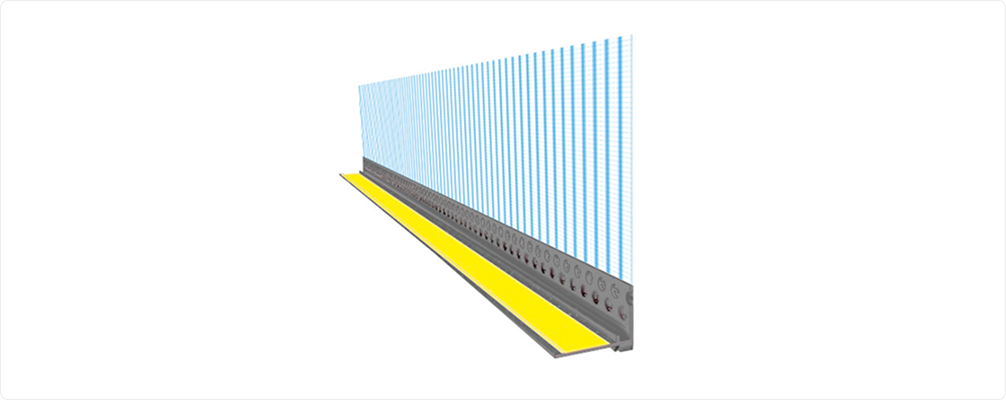

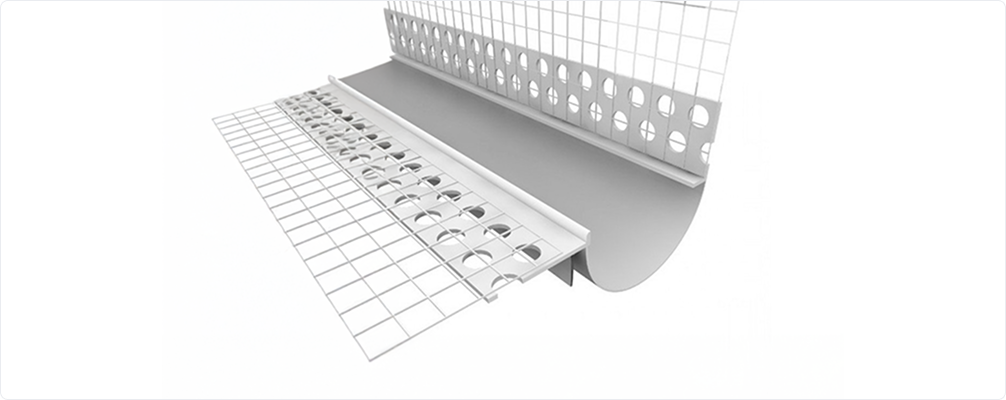

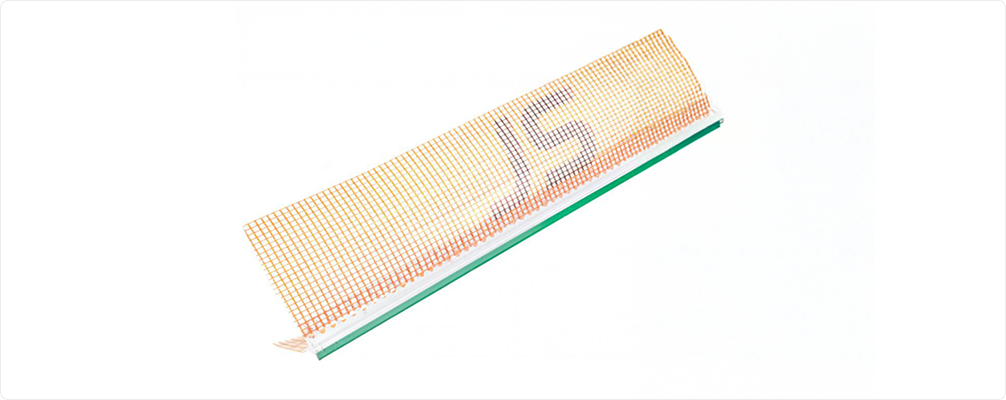

Профіль віконний з сіткою і без

Використовується для оздоблення віконних відкосів всередині приміщення і на фасадах будівель. Призначений для ущільнення та герметизації монтажних швів віконних конструкцій. Зовні обов'язково застосовувати тільки профіль з сіткою. Забезпечує естетичне примикання між штукатуркою і віконною рамою, виконує теплоізоляційні функції. Профіль потрібен для того, щоб по периметру вікна не розтріскувався оздоблювальний шар.

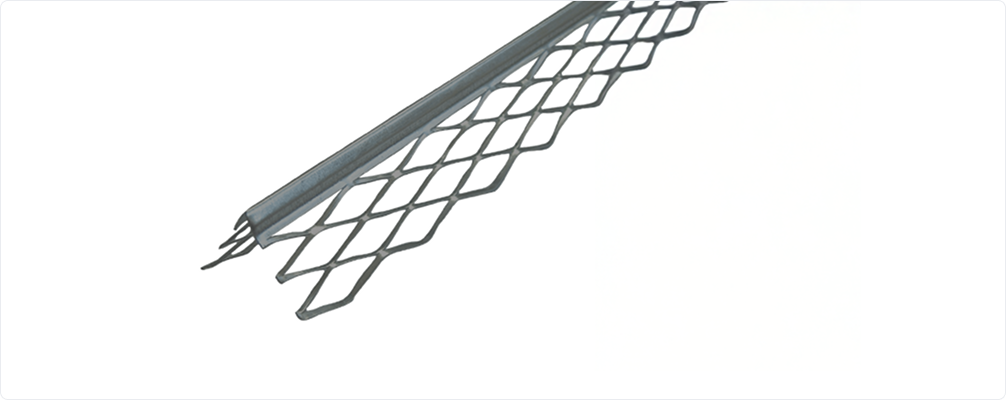

Металевий або пластиковий кутник для мокрої штукатурки

Застосовується для армування товстих шарів при штукатурних роботах на зовнішніх кутах, захищаючи їх від механічних пошкоджень. Допомагає створити ідеально рівний кут.

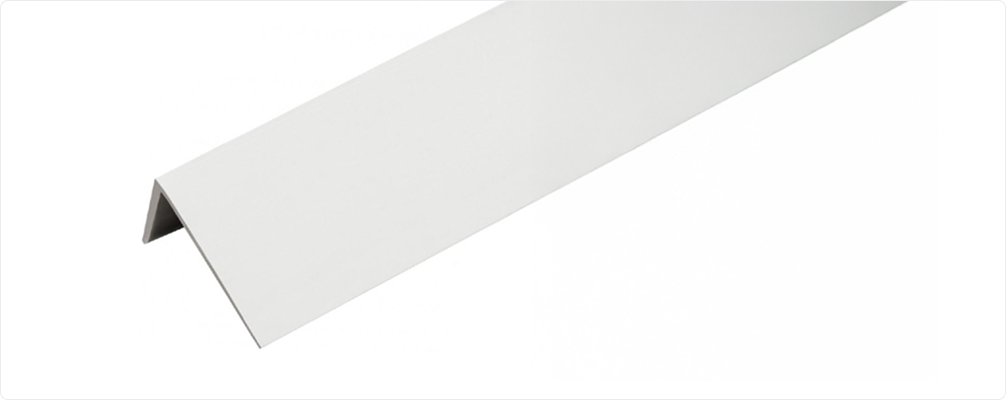

Кутник пластиковий декоративний

Пластиковими кутниками декорують внутрішні і зовнішні 90-градусні стики будь-яких оздоблювальних поверхонь – панелей ПВХ, панелей МДФ, дерев'яної вагонки і просто пофарбованих стін. Відмінний захист кутів від стирання шпалер, приховують всі нерівності, утворюють абсолютно рівний кут.

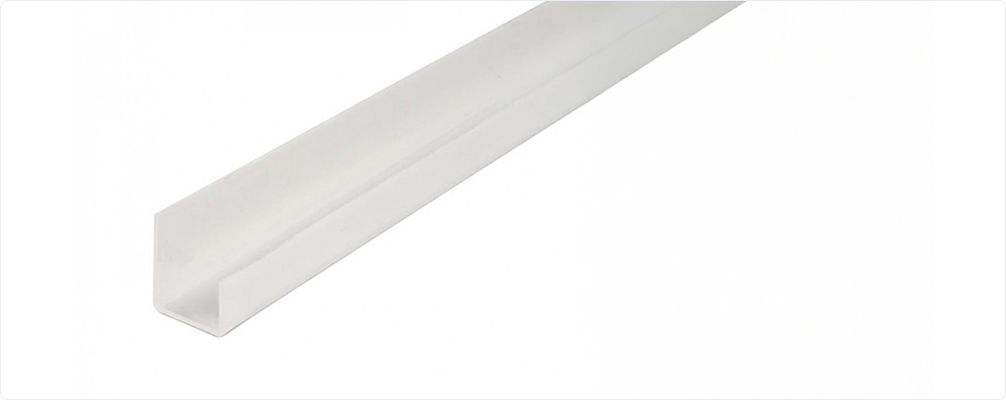

Профіль торцевий для гіпсокартону

Застосовується при роботах з гіпсокартонними конструкціями, захищаючи край плити і приховуючи можливі нерівності після обрізання гіпсокартонного листа. Стійкий до механічних пошкоджень.

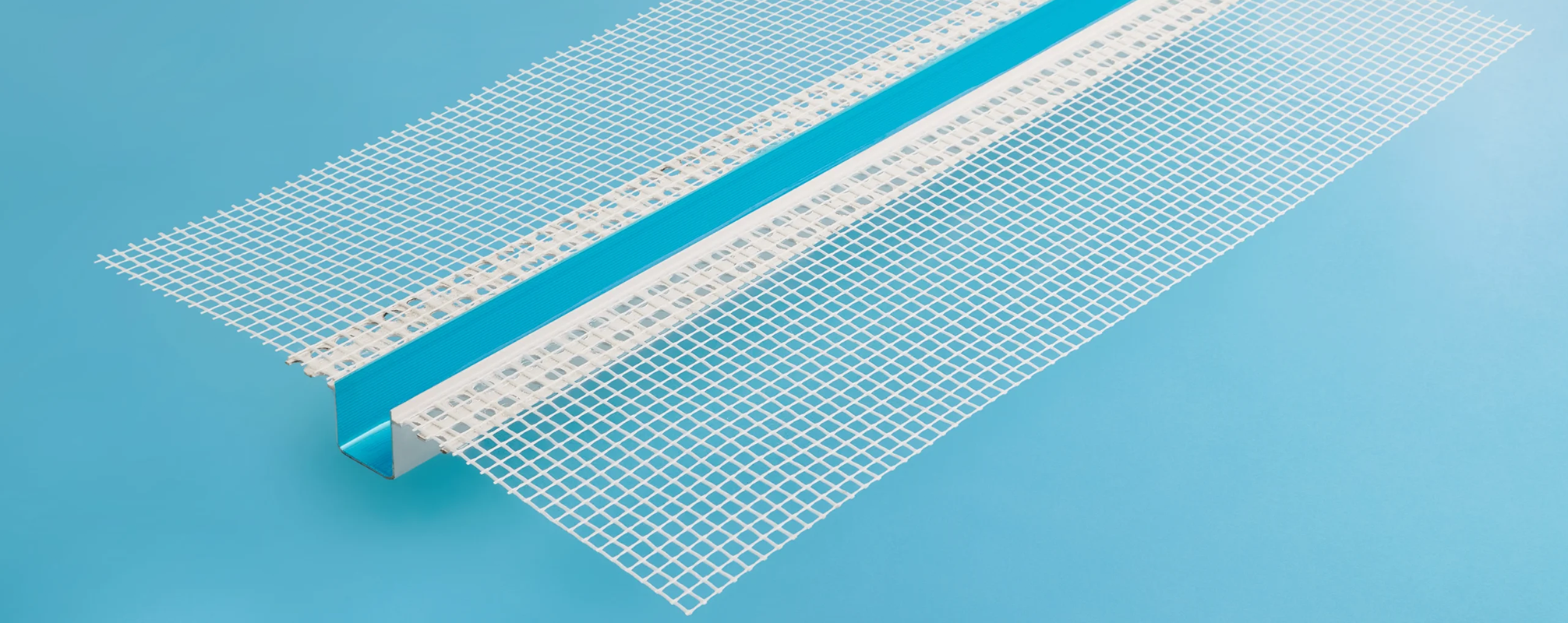

Профіль рустовочний з сіткою

Використовується для формування архітектурних елементів (рустів) на фасадах будівель. Це дає можливість розбивати великі площі фасадної поверхні на окремі елементи, наявність яких покращує архітектурну форму будівлі. Використання профілю гарантує отримання прямих і рівних рустів на фасаді, надає будівлі гарного естетичного вигляду зміцнює краї смуг.

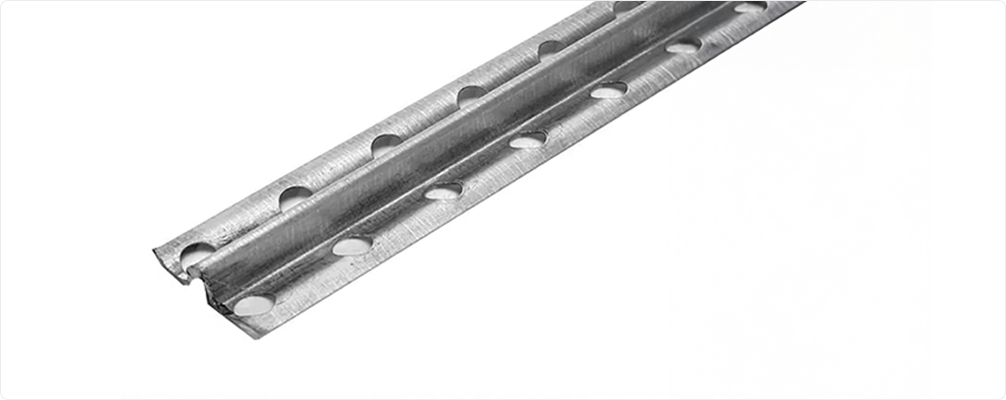

Штукатурний маяк

Він застосовується як регулятор товщини шпаклівки при штукатурних роботах. З використанням маяка штукатурні роботи набагато простіше виконуються, а їх якість набагато вища, ніж без використання маяка. Крім того штукатурні маяки аналогічним чином використовуються при влаштуванні стяжок. Використання маяків спрощує процес вирівнювання підлог або стін і значно скорочує терміни проведення ремонту.
